DJ構法の優れた耐震性

01積水ハウスの独自耐震技術 「基礎ダイレクトジョイント」

従来の木造住宅では、基礎と柱の間に土台を配置するのが一般的ですが、地震の揺れによる力をスムーズに地盤まで伝えるには基礎と躯体が直接つながっている方が有効です。

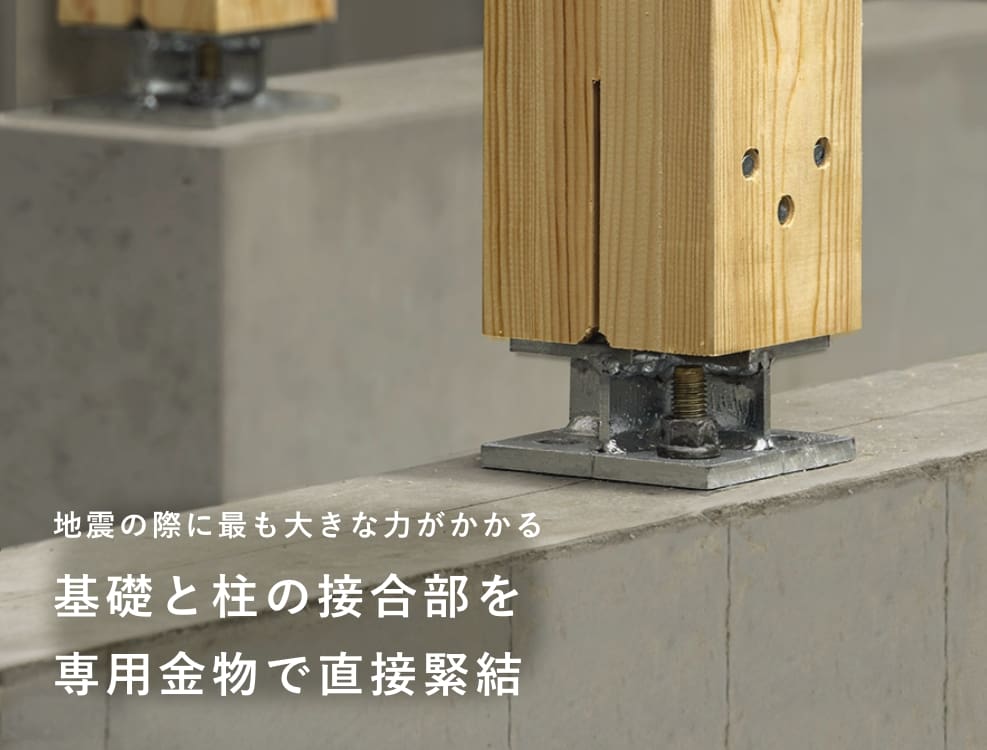

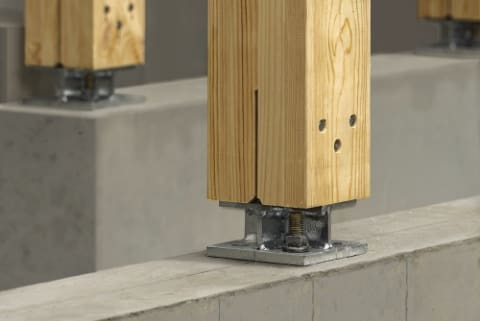

「DJ構法」は、基礎と柱を強固に直接緊結する「基礎ダイレクトジョイント」を採用しています。

基礎ダイレクトジョイントは接合金物やその製造方法などの特許を取得しています。

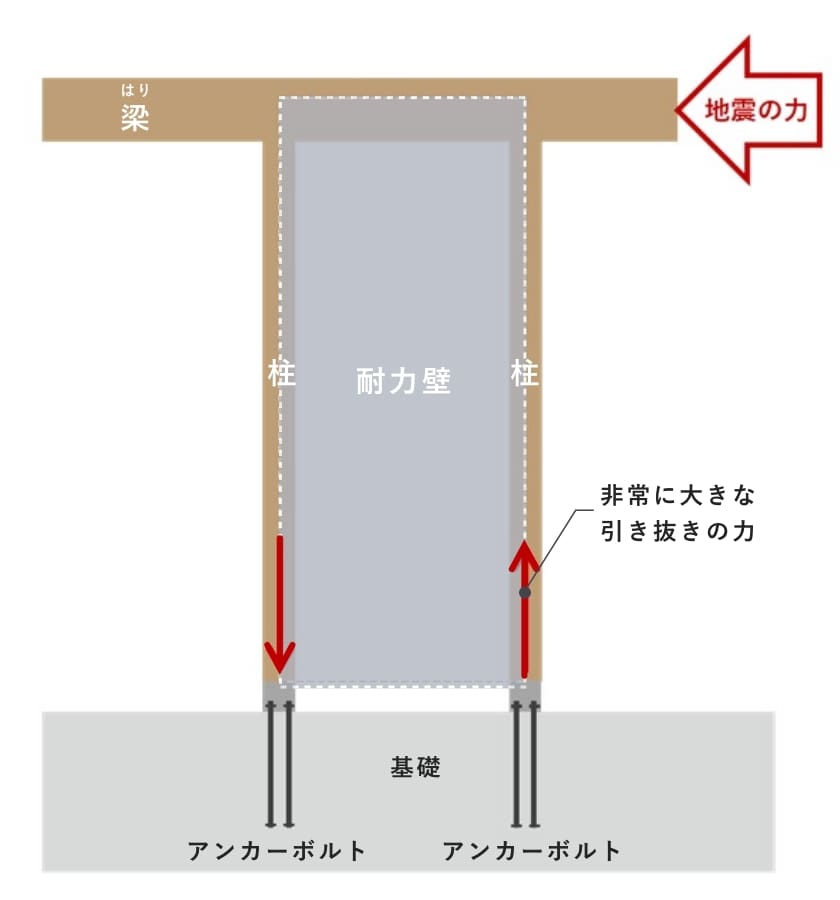

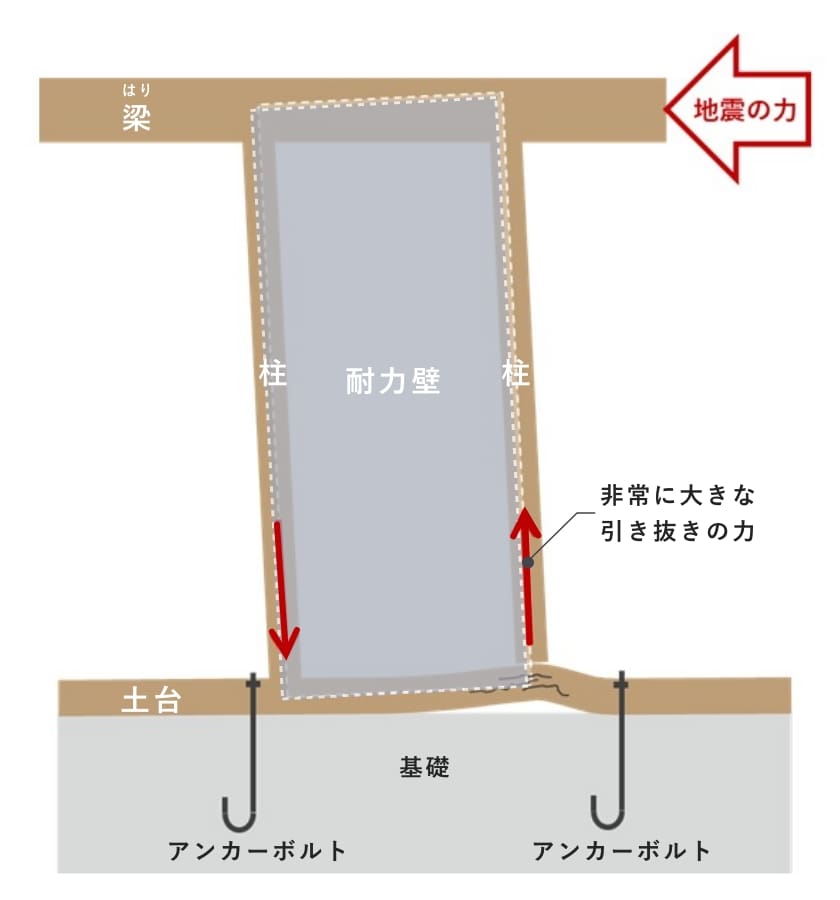

土台のある従来の木造住宅との場合

大地震の際、土台と柱の接合部には非常に大きな引き抜きの力がかかる為、土台が損傷したり、柱が抜けてしまう場合があります。

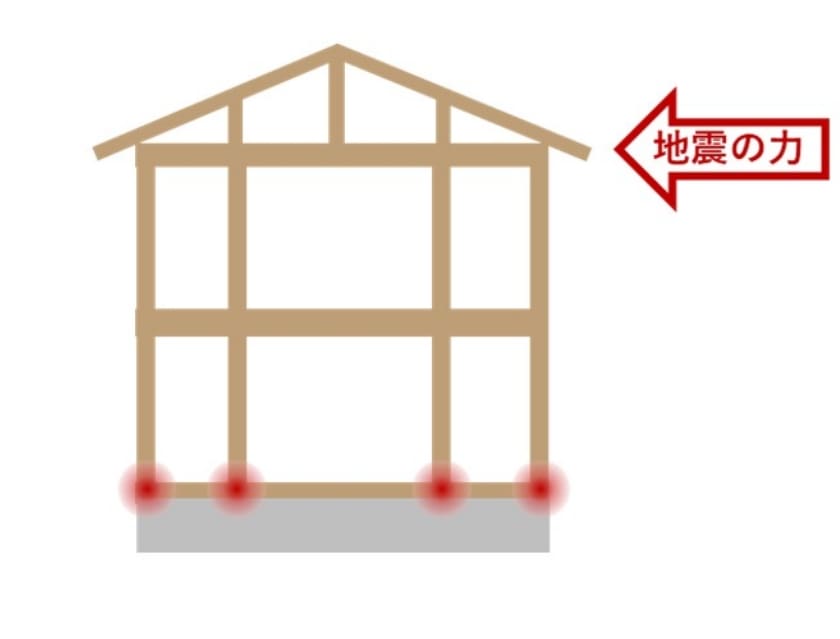

地震時に最も大きな力がかかる土台と柱の接合部

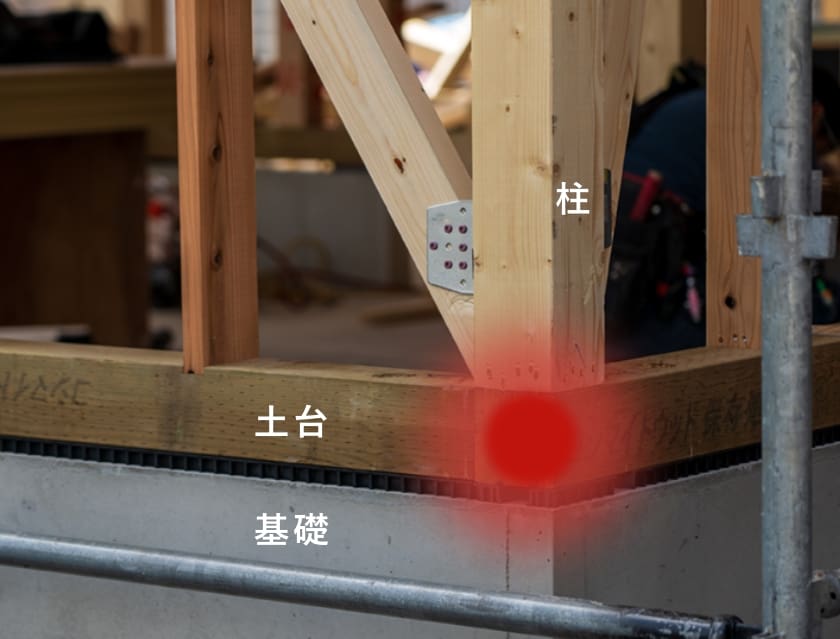

従来の木造住宅の土台

地震時の変形の違い

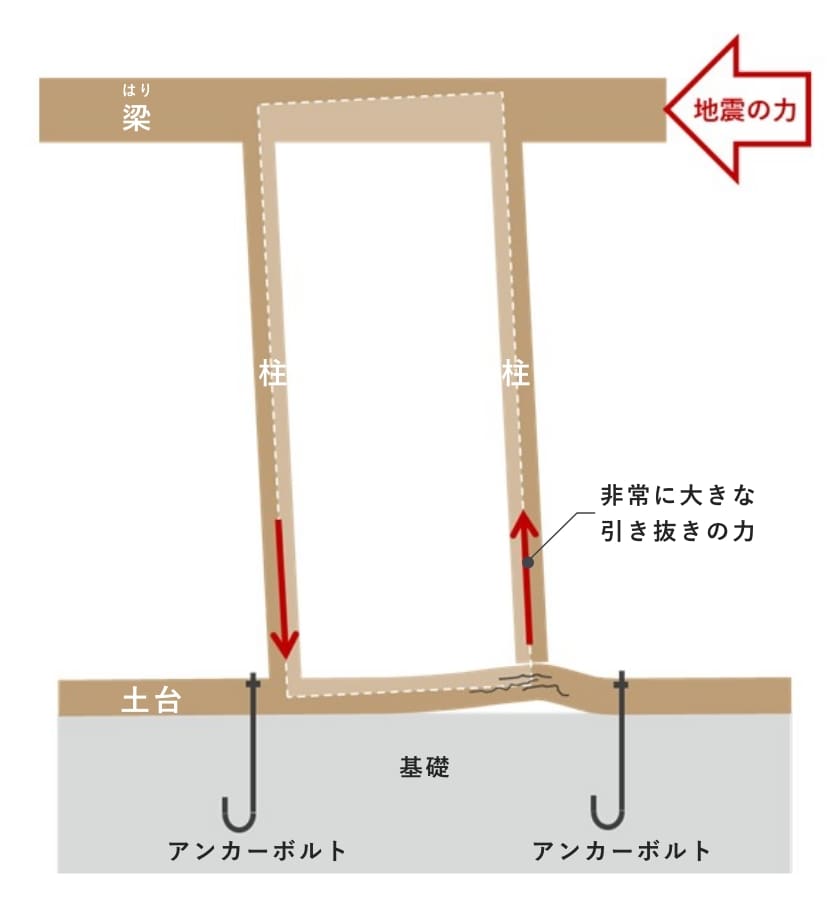

土台のある在来工法の場合

地震時に柱に大きな引き抜きの力がかかり、土台が損傷したり、柱が抜けてしまうことがある

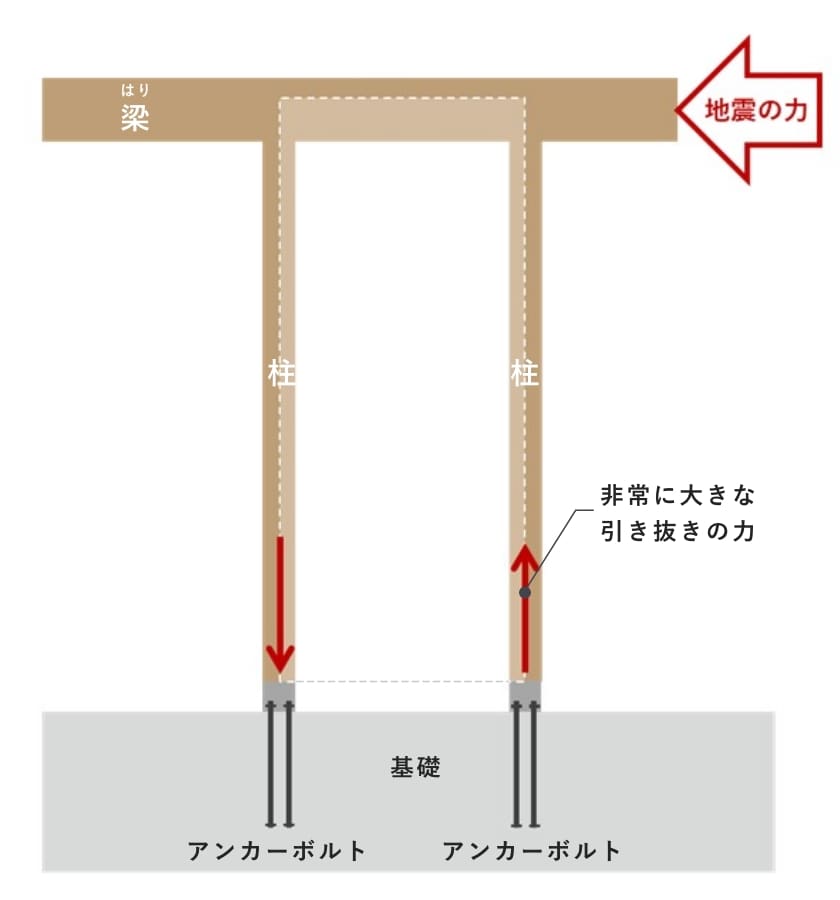

ダイレクトジョイント構法の場合

ダイレクトジョイント金物で基礎と柱を緊結しているので、地震時の大きな引き抜きの力にも安定した強度を発揮

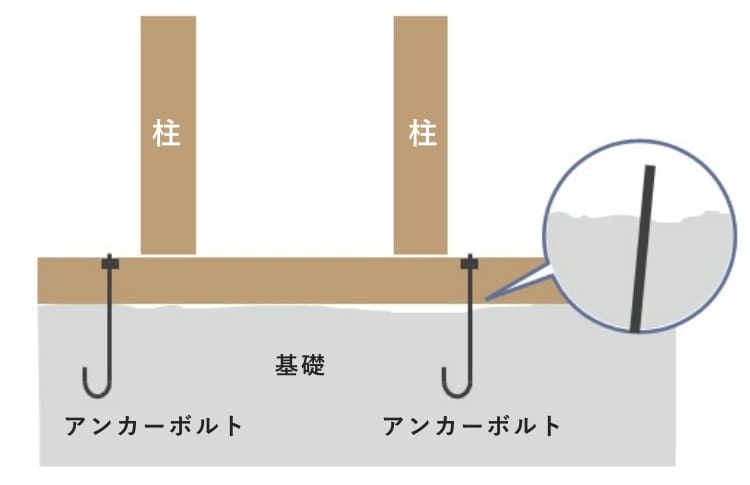

在来工法で土台を使う理由

アンカーボルトの位置がずれていたり、傾いている場合は、土台で調整し、基礎の凸凹を土台で補っています

02基礎ダイレクトジョイントを実現する 高い技術力×こだわりの構造材料

土台を使わない基礎ダイレクトジョイントには精度の高い基礎が必要ですが、基礎は現場でつくるもの。精度の高い基礎をつくるのは簡単ではありません。積水ハウスの住宅施工を担う「積水ハウス建設」が基礎・躯体を施工します。

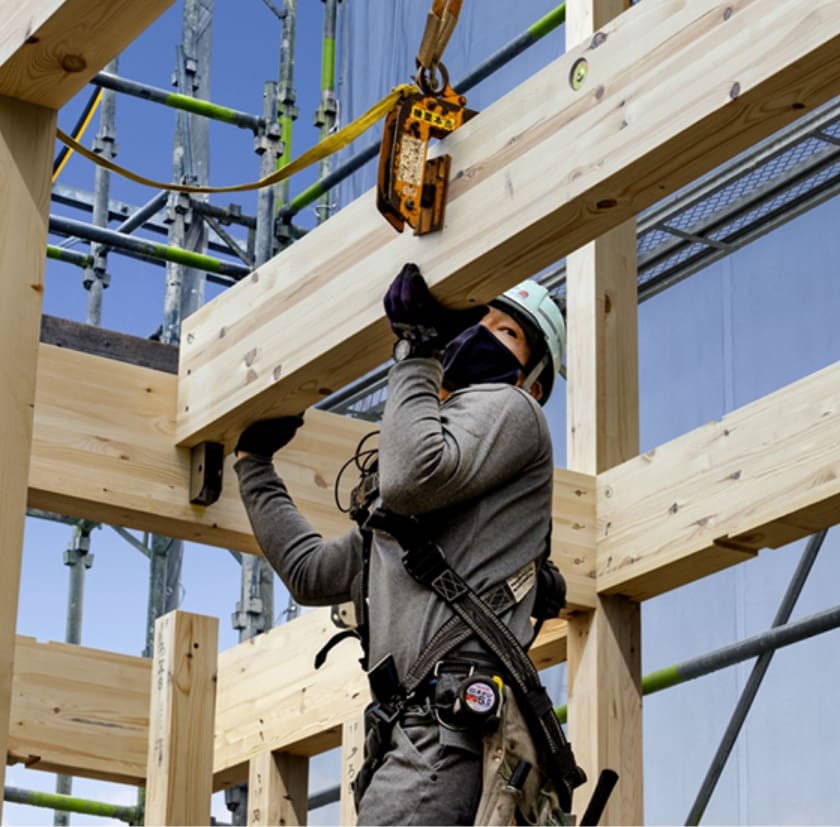

基礎や躯体の施工も積水ハウス品質

約50年の基礎施工のノウハウを持ち
積水ハウスの住宅施工を担う積水ハウス建設が施工

累積施工実績260万戸超

建築施工管理技士1,090人

（2025年1月31日時点）

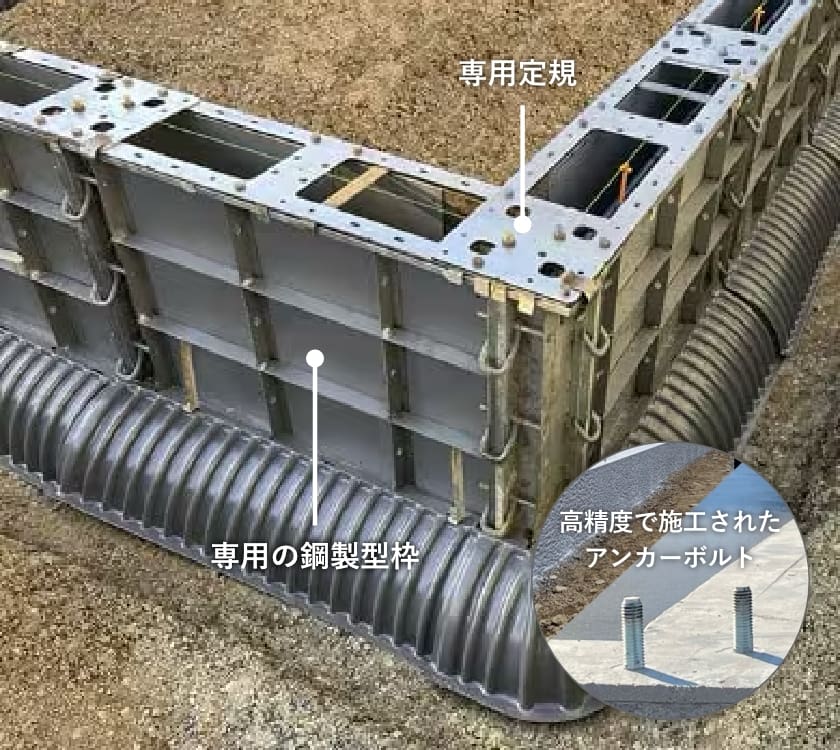

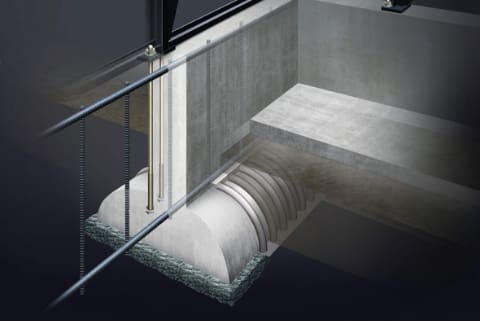

基礎ダイレクトジョイントを実現する精度の高い基礎施工の技術

基礎の寸法精度を向上させる専用の鋼製型枠

ミリ単位までアンカーボルトの施工精度を向上させる専用の鋼製定規

ダイレクトジョイント構法 誕生までの歴史

1960年の創業以来、積水ハウスは住まい手の「命」と「財産」を守るため、工業化住宅の礎を築いてきました。 その象徴が、基礎と躯体を直接緊結する「基礎ダイレクトジョイント」です。

1961年　鉄骨住宅B型の販売を開始。
その後「基礎施工専門会社」を作り、「基礎ダイレクトジョイント」の精度を高める

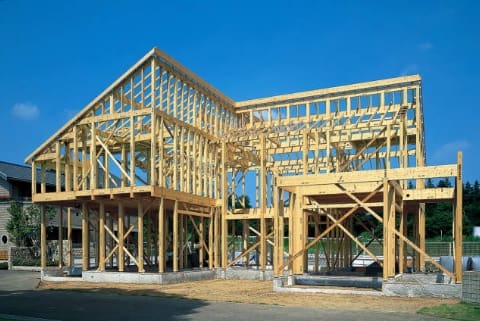

2004年：鉄骨住宅から「基礎ダイレクトジョイント」を木造住宅「シャーウッド」へ展開。
2024年までに7万7000棟の施工実績

2023年：DJ構法へ展開。パートナー企業とともに多くの木造住宅へ

積水ハウスの住まいは震度7の地震でも全半壊ゼロ

• 阪神・淡路大震災29,692棟
• 東日本大震災177,458棟
• 熊本地震10,246棟

※阪神・淡路大震災、東日本大震災、熊本地震における実績。
地盤移動および津波によるものは除く

03ワンランク上の耐震性を実現「許容応力度計算」

SI-COLLABORATIONは全邸で「許容応力度計算」を実施しています。

許容応力度計算は木造住宅で一般的な構造安全性の確認方法（壁量計算）に比べて、より詳細に構造の安全性を確認する手法です。

許容応力度計算についてもっと詳しく

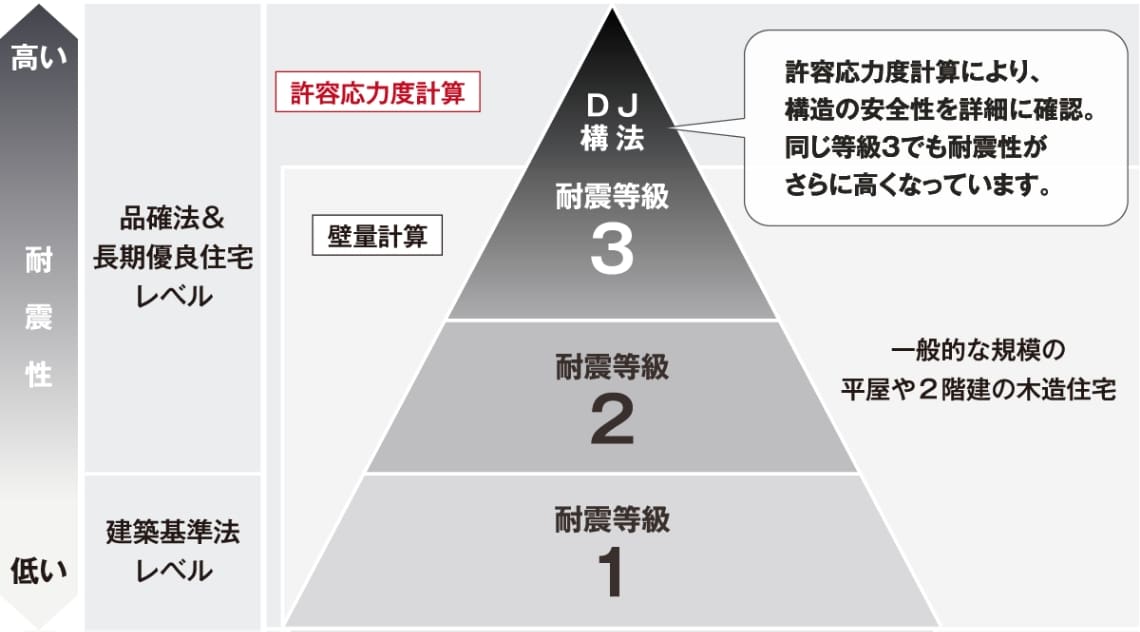

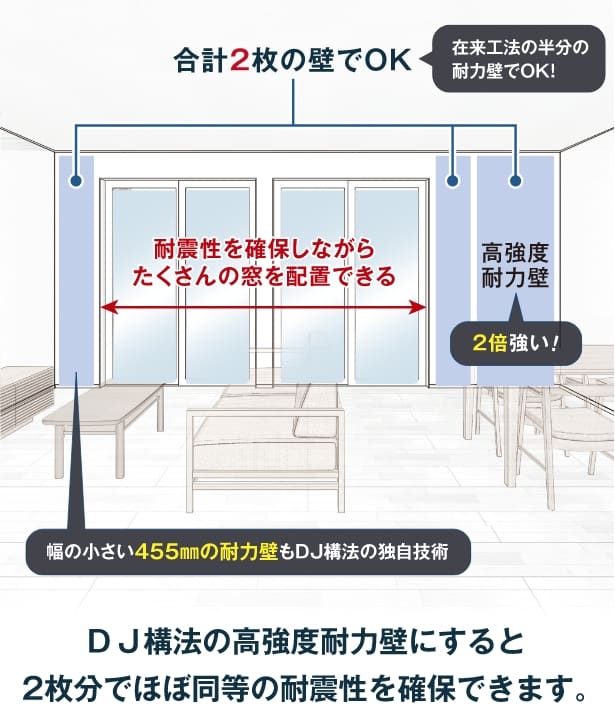

DJ構法は同じ等級3でもワンランク上の耐震性能

同じ等級3でも耐震性能は違う

同じ耐震等級3でも耐震性には幅があります

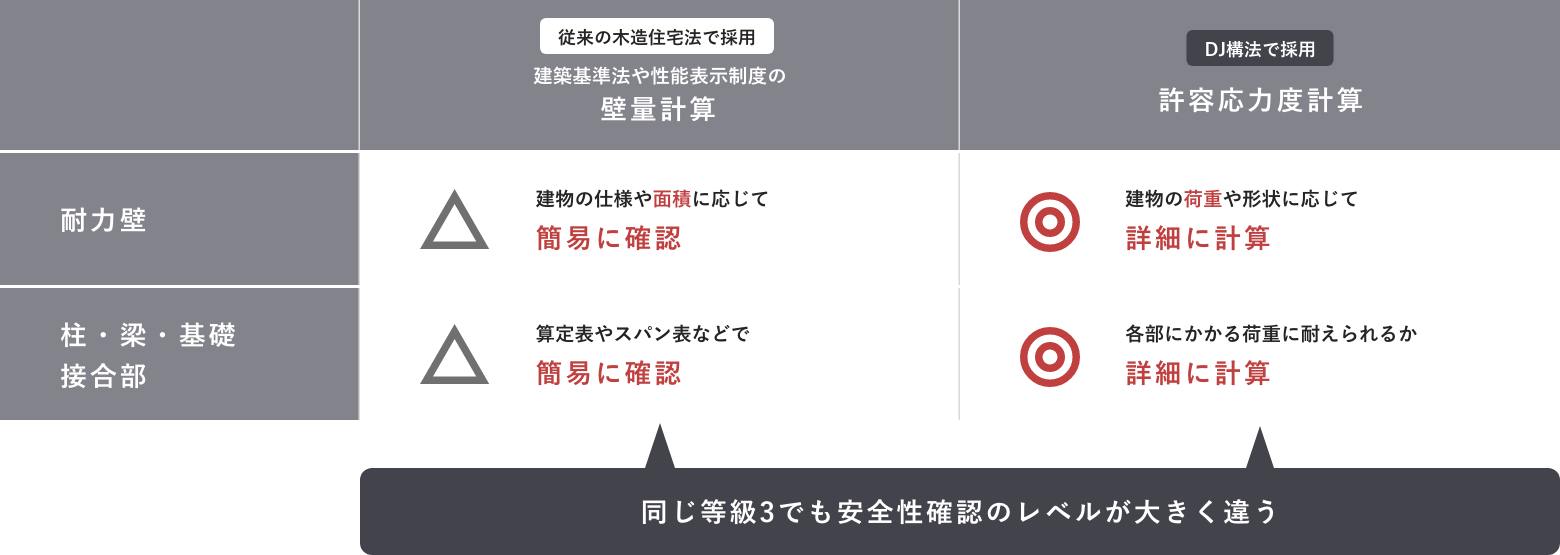

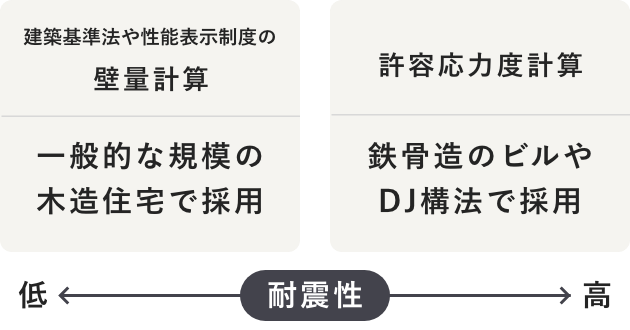

耐震等級3を満たすための2つの構造の確認方法

どちらの方法でも耐震等級3は可能ですが、
地震に対する信頼性は大きく異なります

2階建の木造住宅で採用される構造計算の種類

構造計算には、小さな平屋に適用されるものから構造ビルに適用されるものまでさまざまなものがあり、安全性を確認する方法のレベルが大きく異なります。
